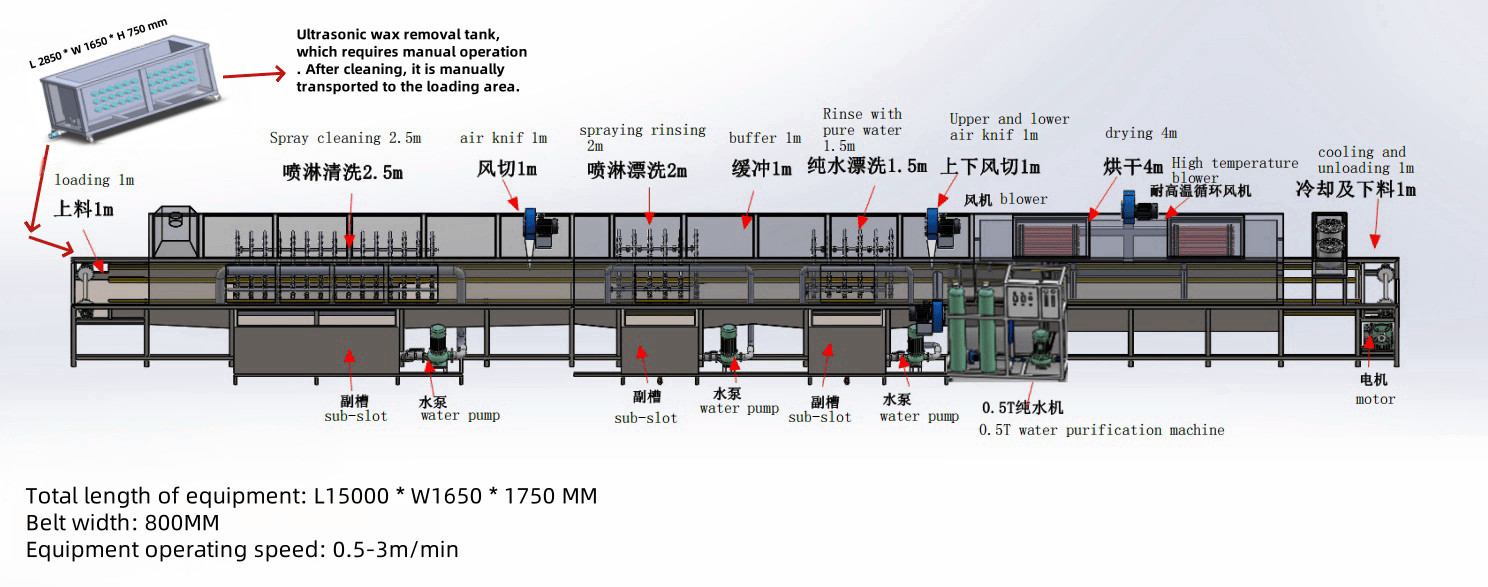

গ) সরঞ্জাম চলমান গতিঃ 0.5 - 3 মিটার প্রতি মিনিটে, ফ্রিকোয়েন্সি রূপান্তর সঙ্গে নিয়ন্ত্রিত। ঘ) জাল বেল্টের প্রস্থঃ ৮০০ মিমি 1) সরঞ্জাম প্রধান শরীর এবং তরল সঞ্চয় ট্যাংকঃ 1.1. পুরো মেশিনের একটি সম্পূর্ণ বন্ধ কাঠামো রয়েছে, যা স্টেইনলেস স্টিলের কাঠামোর সাথে ঝালাই করা হয়েছে। পরিষ্কারের মেশিনের উপরের কভার অংশটি একটি একক স্তর কাঠামো গ্রহণ করে এবং এটি তৈরি করা হয়।স্টেইনলেস স্টীল প্লেট 2 মিমি পুরুশক্তি খরচ কমানোর জন্য শুকানোর অংশে একটি বিচ্ছিন্ন স্তর স্থাপন করা হয়। 1.2. তরল ট্যাংক একটি একক স্তর কাঠামো আছে এবং 1.5mm পুরু 304 স্টেইনলেস স্টীল প্লেট তৈরি করা হয়। অভ্যন্তর ফিল্টারিং, তেল ফিল্টারিং অর্জন করার জন্য পার্টিশন দ্বারা বিভিন্ন এলাকায় বিভক্ত করা হয়,যথাক্রমে পরিষ্কারের তরল থেকে তেল পৃথককরণ. তরল ট্যাংক একটি জল রিফিল পোর্ট, একটি তরল ড্রেনাইজ পোর্ট, এবং একটি overflow পোর্ট দিয়ে সজ্জিত করা হয়। নীচে উভয় পক্ষ থেকে মাঝখানে থেকে কাত হয়,এবং পরিষ্কারের তরল ঘনীভূত করা হয় এবং তরল ট্যাঙ্কের নীচে তরল ড্রেনাইজিং পোর্ট থেকে ছেড়ে দেওয়া হয়. 1.3. তরল ট্যাংক একটি তরল স্তর নিয়ামক দিয়ে সজ্জিত করা হয়। যখন তরল স্তর অস্বাভাবিক, এটি জল পুনরায় পূরণ বা জল বন্ধ করার জন্য অবিলম্বে মনে করিয়ে দেবে। অস্বাভাবিক পরিস্থিতিতে,একটি জরুরী বন্ধ অর্জন করা হয়. 1.4তরল ট্যাঙ্কের ভিতরে একটি স্টেইনলেস স্টিলের বৈদ্যুতিক হিটার ইনস্টল করা আছে, যা 30 - 60 মিনিটের মধ্যে রুম তাপমাত্রা থেকে অপারেটিং তাপমাত্রায় তরল তাপমাত্রা বাড়িয়ে তুলতে পারে।তাপমাত্রা স্বয়ংক্রিয়ভাবে RT - 100°C পরিসরের মধ্যে নিয়ন্ত্রিত হয়, ম্যানুয়াল সেটিং এবং স্বয়ংক্রিয় নিয়ন্ত্রণের সাথে। স্বয়ংক্রিয় প্রদর্শনের জন্য একটি তাপমাত্রা নিয়ন্ত্রণ যন্ত্র সরবরাহ করা হয়।তাপীয় বিচ্ছিন্নতা প্রতিরোধ করার জন্য তরল ট্যাংক বাইরের দিকে তাপ নিরোধক কাঠের আঠালো করা হয়. ২) কনভার্টার সিস্টেমঃ সিস্টেমটি একটি ফ্রিকোয়েন্সি রূপান্তর গতি নিয়ন্ত্রক মোটর, একটি conveying চেইন রড, একটি প্রধান ট্রান্সমিশন শ্যাফ্ট, একটি চালিত ট্রান্সমিশন শ্যাফ্ট, ইত্যাদি গঠিত।ট্রান্সমিশন কনভেয়র চেইন একটি সাধারণভাবে ব্যবহৃত 304 স্টেইনলেস স্টীল জাল বেল্ট গ্রহণ, এবং ফিড ইনলেট প্রস্থ 800mm হয়. ৩) স্প্রে ক্লিনিং সিস্টেমঃ 3.1. পরিষ্কার সিস্টেম একটি পরিষ্কার পাম্প, একটি স্প্রে পরিষ্কার পাইপলাইন, nozzles, ইত্যাদি গঠিত হয়. nozzles কোণ সামঞ্জস্যযোগ্য এবং 30 ডিগ্রী পরিসীমা মধ্যে জেট দিক সামঞ্জস্য করতে পারেন।প্রতিটি ডোজের মধ্যে দূরত্ব ≤120mm, এবং ডোজগুলি স্প্রে পাইপলাইনের উপরের, নীচের, বাম এবং ডানদিকে সাজানো হয় যাতে নিশ্চিত করা যায় যে ওয়ার্কপিসের সমস্ত পৃষ্ঠ ধুয়ে ফেলা যায়। 3.2. সিস্টেম পাইপলাইনটি স্টেইনলেস স্টিলের পাইপ গ্রহণ করে এবং নলগুলি প্লাস্টিকের উচ্চ-তাপমাত্রা প্রতিরোধী নল। নলগুলি দ্রুত প্রতিস্থাপন করা যায়, বিচ্ছিন্ন করা যায় এবং দিকটি সামঞ্জস্যযোগ্য। 3.3. পরিষ্কার জল পাম্প তাইওয়ান থেকে "ইউয়ানলি" এর একটি উল্লম্ব ইন-লাইন পাম্প গ্রহণ করে। পরিষ্কার প্রবাহ হার ≥30 ঘন মিটার প্রতি ঘন্টা, পরিষ্কার চাপ ≥350Kpa হয়, এবং চাপ নিয়মিত হয়. ৪) স্প্রে রিংিং সিস্টেম (২ ধাপ): 4.1. ধুয়ে ফেলার সিস্টেমটি একটি ধুয়ে ফেলার পাম্প, একটি স্প্রে ধুয়ে ফেলার পাইপলাইন, নল ইত্যাদির সমন্বয়ে গঠিত। নলগুলি কোণে সামঞ্জস্যযোগ্য এবং 30 ডিগ্রি পরিসরে জেট দিকটি সামঞ্জস্য করতে পারে।প্রতিটি ডোজের মধ্যে দূরত্ব ≤120mm, এবং ডোজগুলি স্প্রে পাইপলাইনের উপরের, নীচের, বাম এবং ডানদিকে সাজানো হয় যাতে নিশ্চিত করা যায় যে ওয়ার্কপিসের সমস্ত পৃষ্ঠ ধুয়ে ফেলা যায়। 4.2. সিস্টেম পাইপলাইনটি স্টেইনলেস স্টিলের পাইপ গ্রহণ করে এবং নলগুলি উচ্চ তাপমাত্রা প্রতিরোধী প্লাস্টিকের নলগুলি গ্রহণ করে বা বর্গাকার টিউব ড্রিলিং প্রযুক্তি ব্যবহার করে। 4.3. ধুয়ে ফেলার জল পাম্পটি তাইওয়ান থেকে "ইউয়ানলি" এর একটি উল্লম্ব ইন-লাইন পাম্প গ্রহণ করে। পরিষ্কারের প্রবাহের হার ≥30 ঘন মিটার প্রতি ঘন্টা, পরিষ্কারের চাপ ≥350Kpa, এবং চাপ সামঞ্জস্যযোগ্য। 4.4০.৫ টন বিশুদ্ধ জলের মেশিন কনফিগার করুন (বিচ্ছিন্ন স্প্রে পাইপের সাথে বিশুদ্ধ জলের মেশিন সংযুক্ত করা হয় যাতে সক্রিয় জলের স্প্রে বজায় থাকে এবং স্প্রে করা জল পূর্ববর্তী ট্যাঙ্কে ওভারফ্লো হয়) ।
৫) বায়ুচলাচলকারী জল উড়িয়ে দেওয়ার সিস্টেম (দুটি বিভাগ): 5.1. জল কাটার সিস্টেমটি একটি উচ্চ-চাপের ফ্যান, একটি বায়ু ছুরি, একটি নল, একটি ঢাল ইত্যাদির সমন্বয়ে গঠিত। এটি ওয়ার্কপিসের বেশিরভাগ জল শুকিয়ে ফেলতে পারে এবং জল অপচয় রোধ করতে পারে।
৭) শুকানোর ব্যবস্থাঃ উদ্দেশ্যঃ পরিষ্কার করা ওয়ার্কপিস শুকানোর জন্য। সিস্টেমটি একটি সেন্ট্রিফুগাল ফ্যান, একটি হিটিং পাইপ, একটি তাপমাত্রা নিয়ামক ইত্যাদি নিয়ে গঠিত।সেন্ট্রিফুগাল ফ্যান শুকানোর বাক্সে গরম বায়ু তাপ শক্তি ক্ষতি এড়াতে পুনর্ব্যবহৃত করে তোলে. The hot air from the specially made heater (adjustable from normal temperature to 150 °C) is blown towards the conveyed workpiece through the air duct to accelerate the waterless drying of the workpiece. তাপ-প্রতিরোধী বায়ু চলাচলকারী ফ্যানের শক্তিঃ ১.৫ KW।
৮) ফিল্টারিং সিস্টেমঃ 8.1. সরঞ্জাম পরিষ্কার তরল পরিস্রাবণ একটি দুই পর্যায়ের পরিস্রাবণ গ্রহণ করে। প্রথম পর্যায়ে জল রিটার্ন পোর্টে একটি ড্রয়ার টাইপ ফিল্টার বাস্কেট,এবং দ্বিতীয় পর্যায়ের পরিস্রাবণ একটি স্টেইনলেস স্টীল সন্নিবেশ প্লেট ফিল্টার পর্দা পাম্প শোষণ পোর্ট এ.
৯) বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থাঃ 9.1. রিলে স্বয়ংক্রিয় নিয়ন্ত্রণ গৃহীত হয়। সরঞ্জাম ব্যবহৃত সমস্ত নিম্ন ভোল্টেজ বৈদ্যুতিক উপাদান দেশীয় উচ্চ মানের বিখ্যাত ব্র্যান্ড পণ্য হয়।
9.2. অপ্রত্যাশিত পরিস্থিতি রোধ করতে, সময়মতো বন্ধ করতে এবং সরঞ্জামগুলির নিরাপত্তা কর্মক্ষমতা উন্নত করতে জরুরী স্টপ বোতামগুলি ইনপুট এবং আউটপুট শেষগুলিতে সেট করা হয়।
অভ্যন্তরীণ ট্যাঙ্কটি "SUS304" 2.5 মিমি ঝাংজিয়াগাং পোস্কো স্টেইনলেস স্টিল প্লেট গ্রহণ করে। অ-উজ্জ্বল পৃষ্ঠটি SUS304 T = 2.0 মিমি গ্রহণ করে এবং বাইরের দরজা প্যানেলটি 1.0 মিমি স্টেইনলেস স্টিল গ্রহণ করে।
পরিষ্কারের ট্যাঙ্কের বাইরের ফ্রেম
এটি স্টেইনলেস স্টীল 40 ঢালাই করে তৈরি করা হয়401.5 বর্গাকার টিউব, একটি শক্ত এবং টেকসই কাঠামোর সাথে।
কাঠামো
আল্ট্রাসোনিক ট্রান্সডুসারগুলি ট্যাঙ্কের নীচে সংযুক্ত করা হয় (নীচের কম্পন টাইপ), এবং চারটি কোণার চাকাগুলি নীচে কনফিগার করা হয়।
আল্ট্রাসোনিক ট্রান্সডুসার
"হেসেন" ব্র্যান্ডের আমদানিকৃত ওয়েফার ট্রান্সডাক্টর এবং আমদানিকৃত বন্ডিং প্রযুক্তি গ্রহণ করুন। আল্ট্রাসোনিক ট্রান্সডাক্টরগুলির মোট সংখ্যা ২০০, যার ফ্রিকোয়েন্সি 28KHZ এবং 60W।
মোট অতিস্বনক শক্তি
১২ কিলোওয়াট
সময় নিয়ন্ত্রণ
এটি জেনারেটরে অন্তর্নির্মিত এবং সময়টি 0 থেকে 999 মিনিটের মধ্যে সামঞ্জস্যযোগ্য।
বিদ্যুৎ সরবরাহ ব্যবস্থা
অতিস্বনক জেনারেটর
জেনারেটরটি শক্তিশালী এবং স্থিতিশীল আউটপুট পাওয়ার নিশ্চিত করার জন্য নিয়ন্ত্রণের জন্য আন্তর্জাতিকভাবে শীর্ষস্থানীয় আইজিবিটি মডিউল এবং পাওয়ার টিউবগুলির 4 সেট গ্রহণ করে।Xiantai এর অনন্য পরিস্কার ফ্রিকোয়েন্সি প্রযুক্তি পরিষ্কারের কোন অন্ধকার কোণ নিশ্চিত করে. এটিতে এমন ফাংশন রয়েছে যেমন ক্রমাগত সামঞ্জস্যযোগ্য শক্তি, ঝাঁকুনি ফ্রিকোয়েন্সি, টাইমিং সামঞ্জস্য, স্টার্ট / স্টপ ইত্যাদি।
উপাদান অংশ
সবগুলোই আমদানি করা উচ্চমানের উপাদান।
অন্যান্য
একটি ডেডিকেটেড কন্ট্রোল বক্স র্যাক কনফিগার করুন। কন্ট্রোল বক্স র্যাক উপর স্থাপন দুটি স্বাধীন জেনারেটর আছে। আল্ট্রাসোনিক পাওয়ার ক্যাবলটি ৩ মিটার লম্বা।
বিক্রয়োত্তর সেবা
পরিবহন
সরঞ্জামগুলির এক বছরের ওয়ারেন্টি রয়েছে এবং সারা জীবন ধরে রক্ষণাবেক্ষণ করা হয়।
